ЗА-42/24/Д1070-1,5-хц

В наличии

223 200

Характеристики

Масса, кг

558.00

223 200

Описание

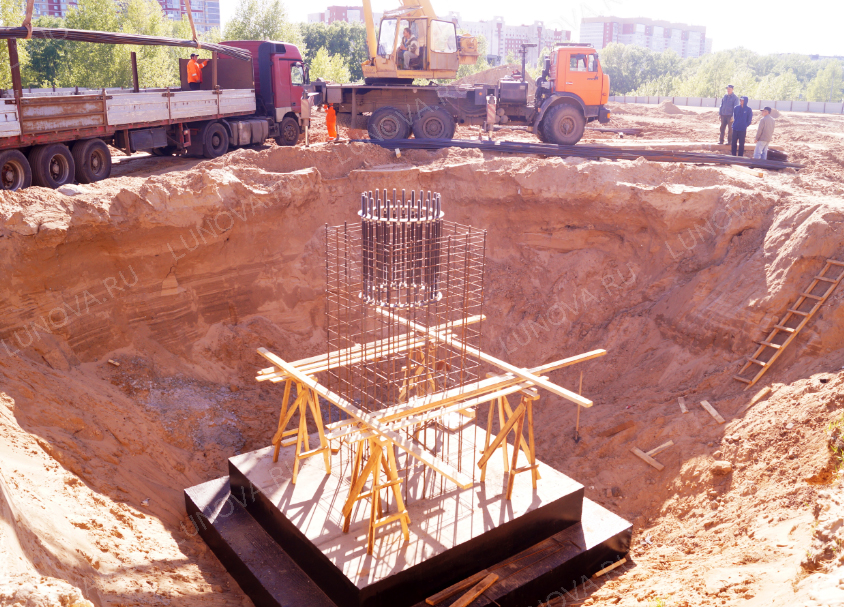

Анкерный закладной элемент — это базовая деталь фундаментной системы, предназначенная для монтажа -крупно и –средне габаритных металлических сооружений. Основная функция Закладного элемента — надёжная фиксация вертикальной стойки и равномерное перераспределение действующих на неё усилий в тело бетонного основания.

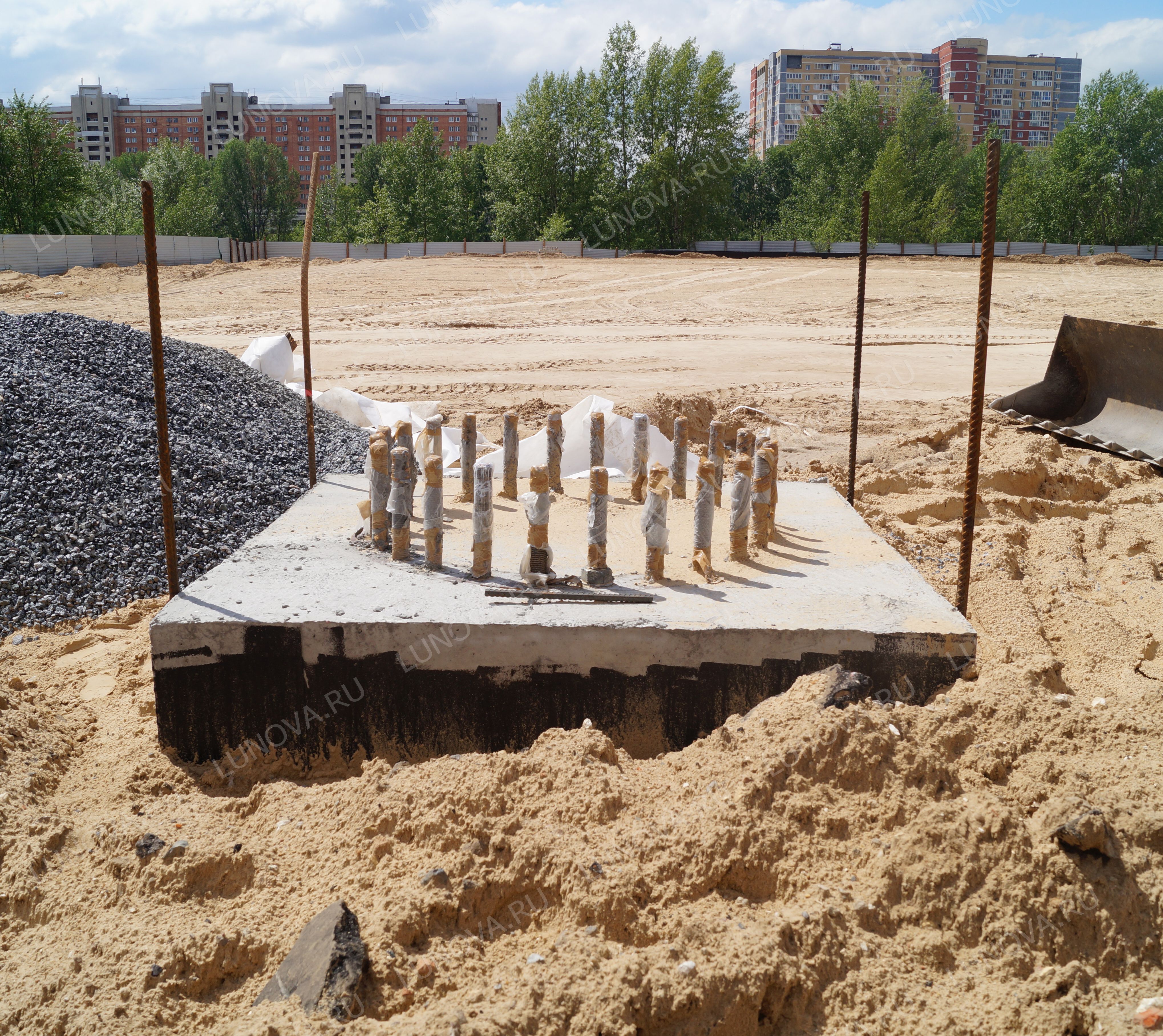

Применяется для железобетонных фундаментов при установке:

Осветительные опоры и мачты;

Молниезащитные конструкции;

Телекоммуникационные вышки;

Иные массивные металлоконструкции.

Основная функция Закладного элемента — надёжная фиксация вертикальной стойки и равномерное перераспределение действующих на неё усилий в тело бетонного основания. От качества и точности установки этого узла напрямую зависит устойчивость и безопасность всего сооружения.

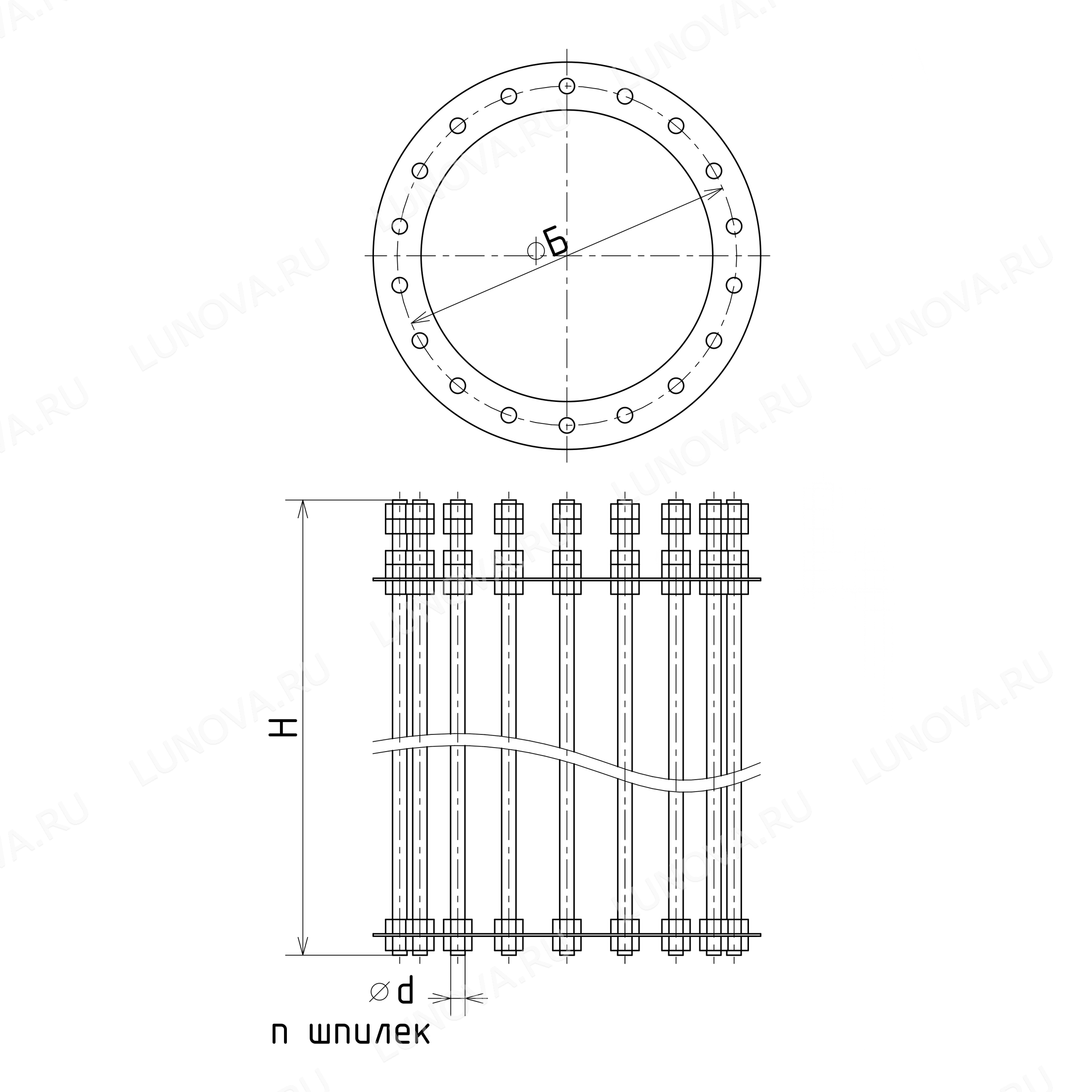

Расшифровка ЗА-42/24/Д1070-1,5-хц

З — закладная
А — анкерная
42 — 42 мм, диаметр резьбы крепежных элементов (d)
24 — 24 шпильки (n)
Д — диаметр
1070 — 1070мм, диаметр окружности расположения центров шпилек (Б)
1,5 — 1,5м, длина шпильки
хц — холодное цинкование

Не смотря на то что для типовых мачтовых конструкций существуют рекомендованные решения по анкерным закладным элементам, каждый проект требует индивидуального расчёта фундаментного узла. Это обусловлено уникальностью сочетания эксплуатационных и природных факторов на конкретной строительной площадке.

Характеристики

Состав комплекта анкерной группы:

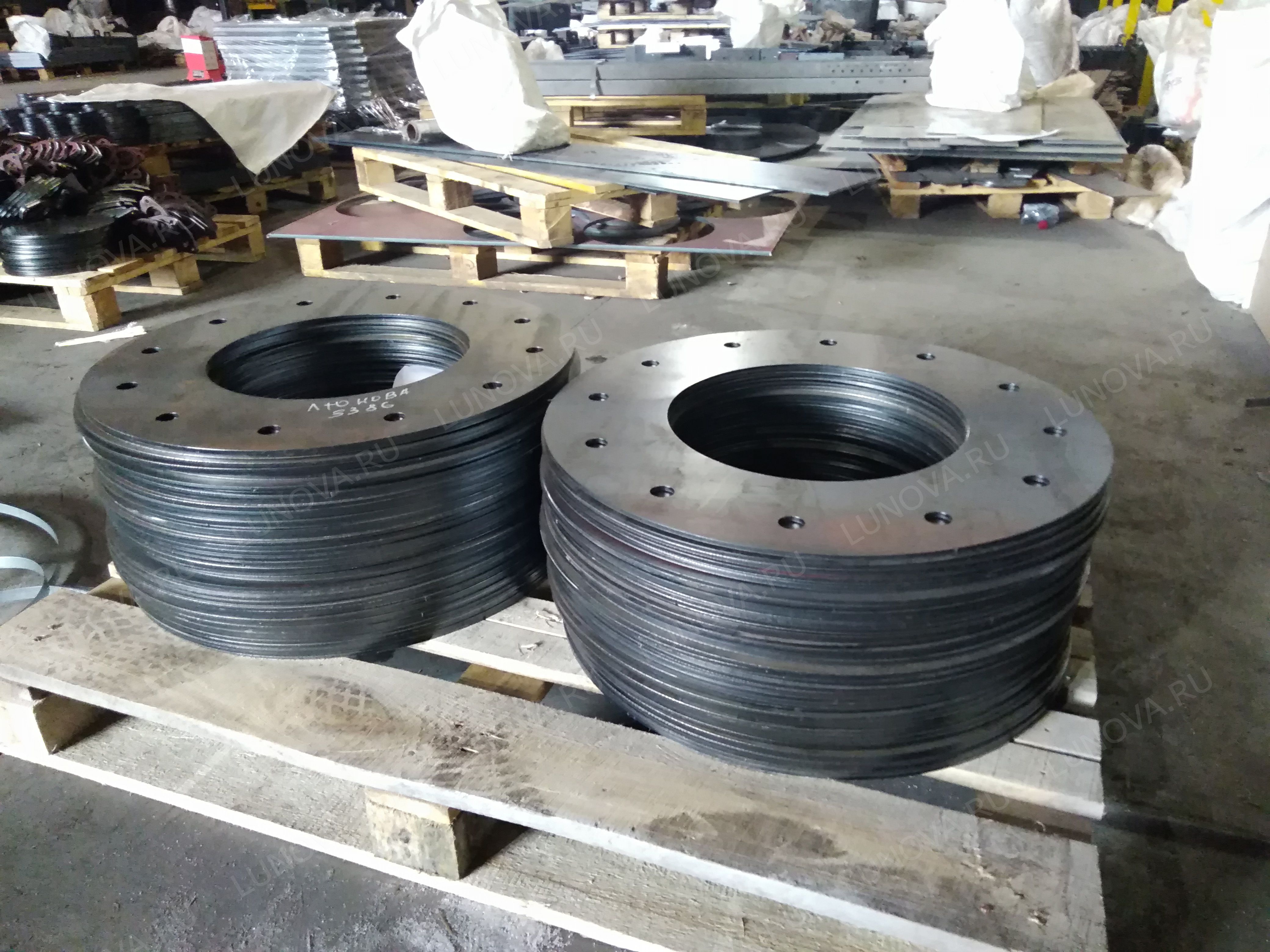

Кондуктор 1170(1070) Ст3	2 шт.
Шпилька M42x1500x09Г2с неполнорезьбовая	24 шт.
Гайка М42 кл.пр. 8,0. покрытие цинк	168 шт.
Шайба М42 покрытие цинк	144 шт.

Конструкция АЗДФ

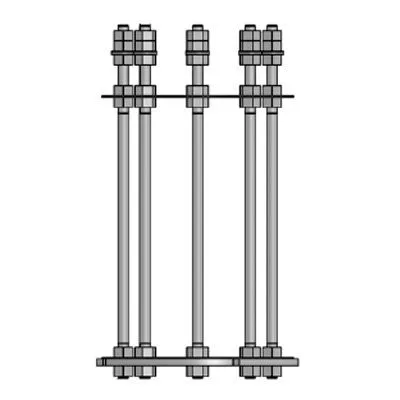

Конструктивно изделие представляет собой систему анкерных шпилек (болтов), которые позиционируются строго параллельно и объединяются в единый узел посредством фланцевых пластин (кондукторных колец).
Для жёсткой фиксации применяются комплекты крепёжных гаек и шайб, обеспечивающих требуемую степень затяжки.

Подбор технических характеристик выполняется на этапе проектирования с учётом:

расчётных механических нагрузок от оборудования;
геотехнических параметров грунта;
климатических особенностей региона;
требований к классу прочности и коррозионной стойкости. При этом выбираются:
габариты и конфигурация фундамента;
тип защитного покрытия;
класс прочности крепёжных деталей.
